Bagian prefabrikasi castable dan castable tahan api amorf telah banyak digunakan oleh semakin banyak kiln industri suhu tinggi karena keunggulan konstruksi yang nyaman, intensitas tenaga kerja yang cepat dan rendah.
Namun, banyak pengguna bisnis menemukan bahwa bagian tahan api yang dapat dicor atau prefabrikasi ditemukan dalam proses penyimpanan atau pemeliharaan beberapa fenomena abnormal, seperti bedak, rambut putih panjang, dan fenomena lainnya.
Faktanya, ini adalah produk hidrasi semen alumina tinggi dalam kontak gas asam tahan api dan atmosfer yang disebabkan oleh. Setelah castable prefabrikasi terbentuk, dengan penguapan air di castable, zat garam terus bermigrasi dan mengendap ke permukaan, dan kemudian secara perlahan memperburuk proses kerusakan castable api tahan api. Kami akan menganalisis fenomena ini hari ini.

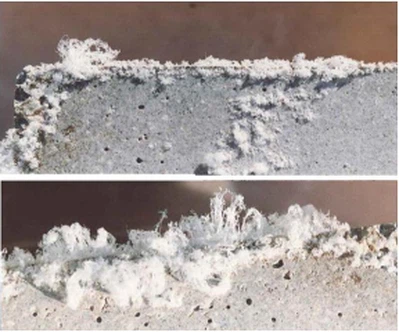

Fenomena penumbukan terjadi pada proses penyimpanan castables tahan api yang terbuat dari semen. Beberapa dari mereka menumbuhkan "rambut putih" di permukaan, umumnya dikenal sebagai alkali putih, menyebabkan penghancuran lapisan permukaan castables, dan dalam kasus yang parah, kekuatan castables berkurang.
Karbonasi castable
Karbonasi castables semen refraktori alumina tinggi sering dianggap sebagai salah satu alasan utama yang menyebabkan degradasi struktural dan spalling dari castables. Castable refraktori berikat semen alumina tinggi terpapar ke udara dan produk hidrasi bereaksi dengan gas CO2 di udara menjadi karbonasi. Selain itu, asam karbonat lebih mungkin terjadi pada castable api tahan api di bawah kondisi kelembaban tinggi, dan dibandingkan dengan castable padat, castable ringan dengan kandungan air yang tinggi lebih cenderung menjadi bubuk, yang menunjukkan bahwa dengan adanya air, produk hidrasi berinteraksi dengan Gas asam CO2, dan nilai PH cairan dalam fase pori tunggal menurun tajam, yang membuat semua neoorganisme hidrasi dalam castables tahan api menjadi tidak stabil.
Dibandingkan dengan karbonasi produk hidrasi semen aluminium tinggi, fenomena sulfasi belum cukup menarik perhatian produsen konstruksi dan pengguna. Di atmosfer, selain gas asam CO2, terdapat juga SO2, H2S dan gas lainnya, yang juga memiliki efek erosi yang kuat pada produk hidrasi bagian matriks semen aluminium tinggi yang dapat dicor, yang pada akhirnya menyebabkan penghancuran dan spalasi. dapat dicasting.
Selain proses pengasaman yang disebabkan oleh SO2 dan H2S di udara, hidrat semen alumina tinggi juga dapat berinteraksi dengan SO42- atau H plus di sumber air. Dengan meningkatnya aktivitas dan keasaman kedua senyawa ini, stabilitas produk hidrasi dari ketiga semen alumina tinggi juga menurun tajam.
Fenomena salting-out dari castable
Fenomena salting-out pada permukaan castable tahan api merupakan faktor penting lain yang memperparah kegagalan struktural castable. Selama proses pengeringan atau pengeringan alami dari castable api tahan api, dengan penguapan air, beberapa karbonat larut, sulfat, klorida, fosfat dan senyawa garam lainnya fokus pada permukaan castables dan mengkristal. Fenomena ini sering disebut fenomena salt-out.
Saat air menguap dari permukaan castable tahan api, ion-ion ini bermigrasi dan berkumpul dengan molekul air dari dalam ke permukaan castable, atau bereaksi dengan gas asam di udara pada permukaan castable, dan garam dihasilkan setelah reaksi hidrat. fokus pada permukaan. Akhirnya, senyawa garam ini mengkristal karena melebihi kelarutannya dalam air.
Faktanya, semua garam terlarut yang mengandung air kristal, termasuk klorida, sulfat, karbonat, dll., Semuanya memiliki proses penghilangan air kristal, disertai dengan perubahan bentuk dan volume kristal, yang merupakan salah satu penyebab kejengkelan permukaan. penghancuran struktur, spalling dan jatuh selama curing castables di udara.
Metode solusi
1, castable setelah konstruksi sesegera mungkin untuk mengeringkan, menghilangkan kelembaban, menghilangkan pembawa garam natrium di badan penuangan, sehingga retensi alkali di badan konstruksi, tidak lagi ke permukaan migrasi
2, atau kondisi konstruksi tidak dapat mencapai pengeringan tepat waktu, perlu untuk melakukan pekerjaan yang baik dari lingkungan castable tertutup, permukaan ditutupi dengan film plastik, mencegah migrasi air membawa alkali ke permukaan
3, castable refraktori dengan kandungan alkali rendah dari bahan baku refraktori, meningkatkan viskositas castable api tahan api dan pengerasan cepat, dapat mengurangi kecepatan migrasi garam natrium, memperkuat manajemen kualitas, kontrol ketat air konstruksi
