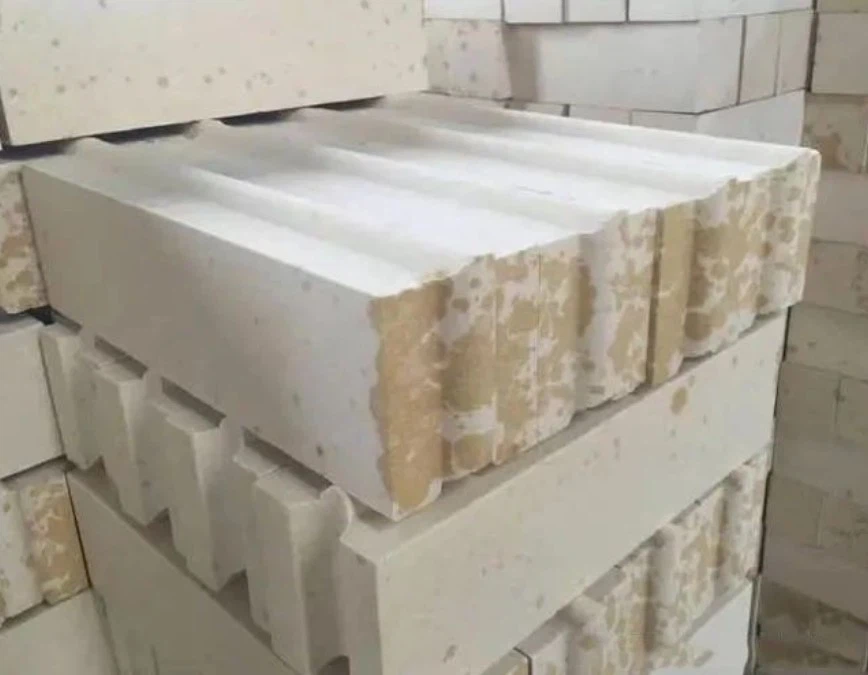

Komponen utama daribatu bata silikaadalah silika, dan transformasi polikristalin terjadi selama proses produksi, sehingga koefisien muai batu bata silikon besar.
Batu bata tahan api silika dicirikan oleh suhu pelunakan yang tinggi di bawah beban, tetapi stabilitas guncangan termal yang rendah, dan sifat tahan api yang lebih rendah dibandingkan batu bata alumina tinggi biasa. batu bata ini memiliki tingkat ekspansi volume 1,5~2,2% ketika suhu pengoperasian 1450 derajat. Bahkan ketika memproduksi batu bata tahan api silika, cetakannya harus dikurangi secara tepat sesuai dengan koefisien muai. Sisakan ruang untuk ekspansi dan buat ukuran batu bata tahan api silika lebih akurat.
Deskripsi produksi batu bata silika
Selama produksi batu bata silika, transformasi antara kuarsa, tridimit dan kristobalit dalam bahan baku akan menghancurkan struktur kristal asli dan menata ulang struktur tersebut. Karena kinerja aktivasi yang besar selama proses pembakaran, suhu transformasi tinggi namun lambat, sehingga menghasilkan efek ekspansi volume yang besar.
Larutan yang terbentuk dari batako silika pada suhu pembakaran berukuran kecil dan sulit untuk dibakar. Serangkaian proses fisika dan kimia yang terjadi pada saat proses pembakaran batu bata tahan api silika akan menambah ukuran batu bata tersebut sekitar 3m.
Perubahan suhu selama pembakaran
Suhu batu bata tahan api silika sangat berubah selama proses pembakaran: sisa uap air dikeluarkan dari batu bata pada suhu 150 derajat dan mulai terurai pada suhu 450 derajat; dehidrasi selesai pada 450~500 derajat, dan akan terjadi perluasan volume sebesar 0,82% pada kisaran 550~650 derajat. Reaksi fase padat dimulai antara 600 dan 700 derajat, dan kekuatan batu bata meningkat. Pada 1100 derajat, laju transformasi kuarsa meningkat, namun berat jenis batu bata mulai menurun. Pada saat ini, volume batu bata meningkat karena transformasi kuarsa menjadi varian berat jenis rendah. Ini akan retak di kisaran 1100~1200.
Perubahan volume terjadi pada saat proses pemanasan batu bata silika
Batu bata tahan api silika menghasilkan perubahan volume selama pemanasan, pada tahapan suhu yang berbeda. Perubahan silika dibagi menjadi beberapa tahap 600 derajat, 600~1100 derajat, 1100~1250 derajat dan di atas 1250 derajat. Ekspansi akan terjadi pada 500~600 derajat. Pada suhu 700~800 derajat, ia menyusut sedikit. Penyusutan akan lebih besar pada 1000~1100 derajat. Pada 1200 derajat, transformasi kuarsa semakin cepat dan benda hijau mulai mengembang dengan hebat. Besarnya pemuaian menghasilkan koefisien muai yang berbeda berdasarkan jenis bahan baku yang berbeda.
Kekurangan batu bata silika
Kerugian dari batu bata api silika adalah stabilitas guncangan termal yang rendah dan sifat tahan api yang rendah, namun memiliki suhu pelunakan yang tinggi di bawah beban dan cocok untuk digunakan pada lapisan kiln di atmosfer asam.
