Desain kisi adalah bagian penting dari desain seluruh tungku peleburan kaca. Kotak yang dirancang dengan baik dapat sepenuhnya meningkatkan suhu pemanasan awal udara pembakaran, sehingga bahan bakar menghasilkan suhu pembakaran yang lebih tinggi, yang memiliki efek pembakaran dan pendukung panas pada seluruh tungku leleh. Ini dapat memulihkan lebih banyak limbah gas buang dan mengeluarkan gas buang pada suhu yang lebih rendah. Ini dapat mengurangi jumlah gas buang pembakaran, sehingga mengurangi emisi zat berbahaya seperti nitrogen oksida, sulfur dan oksida, debu gas buang, dll., Yang memiliki efek yang relatif jelas pada perlindungan lingkungan.

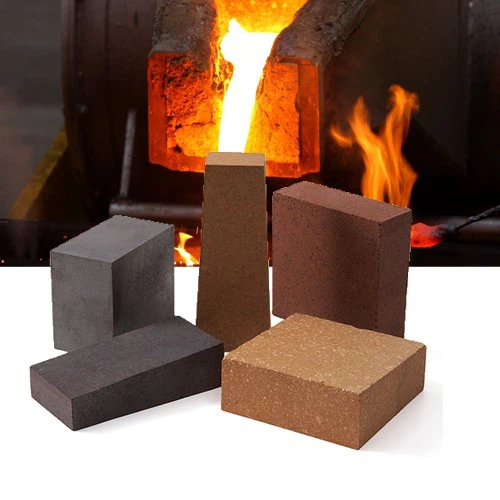

Kisi -kisi regenerator tungku peleburan kaca dibangun dengan jaringan standarbatu bata refraktori, dengan ukuran bata yang seragam, harga rendah dan waktu pengiriman yang singkat. Bahan refraktori yang digunakan untuk memproduksi batu bata grid harus memiliki kepadatan tinggi dan konduktivitas termal yang besar sehingga kisi memiliki penyimpanan panas yang cukup dan kapasitas pertukaran panas. Mengatur suhu pemanasan udara pembakaran dan suhu gas buang adalah prasyarat penting untuk desain kisi.
Fungsi regenerator adalah untuk menukar panas limbah gas buang yang dikeluarkan dari tungku zona leleh tungku meleleh kaca ke udara pembakaran untuk pemulihan panas limbah. Jenis, pengaturan, ukuran aperture, ketebalan dinding (ketebalan bata) dan bahan batu bata checker semuanya berdampak pada kinerja perpindahan panas checker. Jenis bahan bakar memainkan peran besar dalam radiasi gas buang dan juga salah satu faktor yang mempengaruhi kinerja perpindahan panas dari checker.
Dari perspektif teknologi termal, ukuran apertur dari checker memiliki dampak langsung pada pertukaran panas, yang tercermin dalam fakta bahwa semakin kecil aperture, semakin besar area pemanasan unit dan kapasitas pertukaran panas dari pemeriksa. Namun, dari perspektif operasi, semakin kecil aperture, semakin besar resistensi aliran gas, dan kemungkinan penyumbatan akibat bubuk ultrafine dalam batch atau terak yang menetes juga meningkat, yang akan mempengaruhi kapasitas pertukaran panas checker.
Pilihan material batu bata refraktori checker yang biasa digunakan dalam regenerator tungku peleburan kaca
Batu bata alkali memiliki kapasitas penyimpanan panas yang besar dan kapasitas pertukaran panas yang kuat saat digunakan sebagai bahan checker. Menurut berbagai suhu dari berbagai area ketinggian checker, debu yang terbang dalam gas buang, dan perubahan siklus suhu, berbagai bahan bahan refraktori dipilih.
Batu bata alkali dapat memenuhi persyaratan yang semakin tinggi dari kondisi kerja regenerator tungku peleburan kaca, jadi dalam beberapa tahun terakhir, batu bata alkali semakin sering digunakan untuk membangun regenerator tungku meleleh kaca. Di bagian suhu tinggi dari badan kisi (1100-1450 derajat), batu bata magnesia yang ditembakkan besi dengan struktur batu yang lebih baik digunakan, dan merek domestik adalah bata magnesia yang menyatu DMZ-97.
Di bagian suhu sedang dari badan kisi 800-1100 derajat, badan kisiMagnesia Bricks wsakit secara signifikan terkikis oleh alkali sulfat dan SO3. Perubahan mulai terjadi pada permukaan tubuh bata, dan MgO dan CAO akan disebarkan atau diuapkan. Erosi ini akan mengurangi ketebalan dinding (ketebalan bata) dari bata kisi, dan perkembangannya akan membahayakan keamanan dan stabilitas tubuh kisi. Di bagian atas kisaran suhu ini, batu bata magnesia domestik DMZ-95 dapat digunakan; Di bagian bawah kisaran suhu ini, batu bata chrome magnesia domestik domestik DMC-12 dapat digunakan.
Di bagian suhu rendah (di bawah 800 derajat) dari tubuh kisi, batu bata tanah liat porositas rendah (batu bata ZGN-42, 42% AL 2O3) dengan ketahanan yang baik terhadap guncangan dingin dan panas digunakan, dan penggunaannya baik.
Jenis bata checker umum dan metode pengaturan untuk tungku peleburan kaca
Ada banyak jenis batu bata checker di regenerator, yang paling umum digunakan adalah batu bata refraktori strip (juga disebut batu bata lurus), batu bata silindris, dan bata silang; Ada juga batu bata koleksi berbentuk-I dan [-berbentuk, batu bata alur, batu bata cerobong asap, dll. Di masa lalu, batu bata checker yang paling umum digunakan dalam regenerator tungku melebur kaca sebagian besar strip batu bata, dan metode pengaturan kombinasi lurus, jenis kombinasi bar gergin gergas diagonal. Ketebalan batu bata strip adalah 65mm, panjang bata adalah 230-375mm, ketinggian bata adalah 114mm, ukuran bukaan kisi yang paling umum digunakan adalah 165mm, kesalahan maksimum tinggi bata adalah ± 0,5mm, dan kesalahan bata yang besar akan membuat permukaan bata tidak akan terjadi, bahkan jika brick. Ukuran aperture yang umum digunakan dari bodi kisi bata strip adalah 150-200mm, dan regenerator tungku peleburan kaca dengan umur desain 8-12 tahun disarankan untuk menggunakan batu bata kisi bata strip.
Penerapan batu bata grid silinder (bata silinder segi delapan) dalam tungku peleburan kaca domestik berkembang dengan cepat. Ketebalan dinding bata kisi silinder biasanya 40mm, dengan area pemanasan unit besar, kapasitas pertukaran panas yang kuat, berat badan grid kecil, area aliran lubang grid besar, dan stabilitas yang baik dari struktur silinder. Ukuran aperture yang umum dari batu bata checker silindris adalah 140-170mm. Disarankan untuk menggunakan batu bata checker silindris domestik untuk regenerator tungku melebur kaca dengan umur desain 5-8 tahun. Ini karena ketebalan dinding batu bata silindris dengan ketebalan dinding 40mm secara bertahap akan berkurang setelah terkikis, yang akan mempengaruhi kapasitas pertukaran panas dan keamanan badan pemeriksa.
Batu bata refraktori berbentuk silang telah digunakan di tungku melebur kaca asing selama lebih dari 40 tahun. Ketebalan dinding bata checker berbentuk silang biasanya 38/40mm. Permukaan sayap bata berbentuk silang halus atau bergelombang, dan koefisien perpindahan panas dari volume satuan bodi checker besar. Bahan bata checker adalah batu bata zirkonium corundum (1682) dan bata alumina yang menyatu (5312). Ini memiliki ketahanan korosi kimia yang sangat baik dan ketahanan erosi dingin dan panas. Lubang checker memiliki area aliran yang besar, stabilitas struktur berbentuk silang juga baik, dan kehidupan layanan adalah yang terpanjang, yang bisa dua kali lipat dari batu bata lainnya. Ukuran aperture yang umum digunakan dari batu bata cross checker adalah 140/170mm. Batu bata cross checker direkomendasikan untuk regenerator tungku peleburan kaca dengan umur desain 10 hingga 15 tahun.
